方位角精度：0.5°
横滚角测量范围：±180°
倾角分辨率：0.1°
倾角精度：<0.2°(全量程）
宽温范围：40℃～+85℃
尺寸：L110×W19.5×H19.5mm
带硬磁、软磁及倾角补偿
标准RS232/RS485/TTL输出接口
产品介绍
应用范围
性能参数
尺寸图

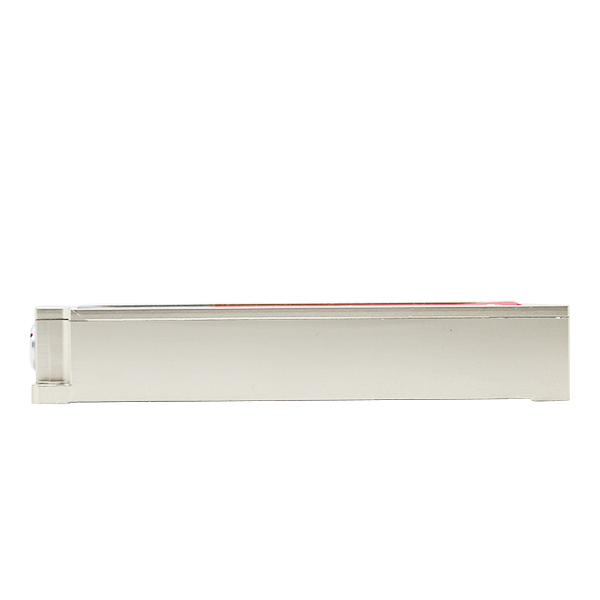

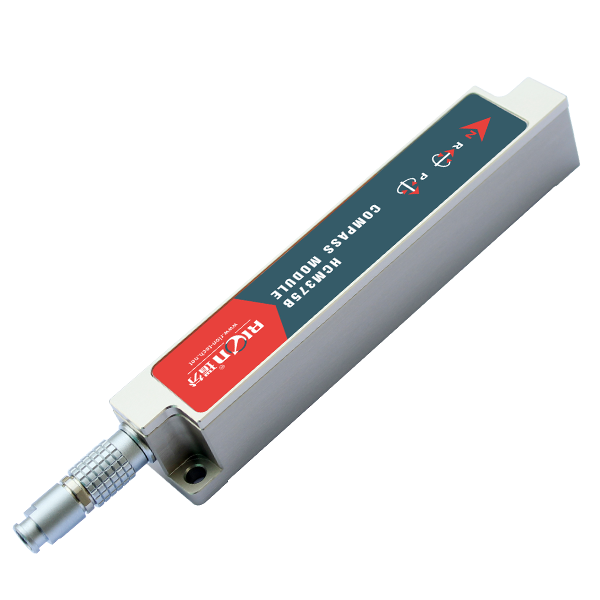

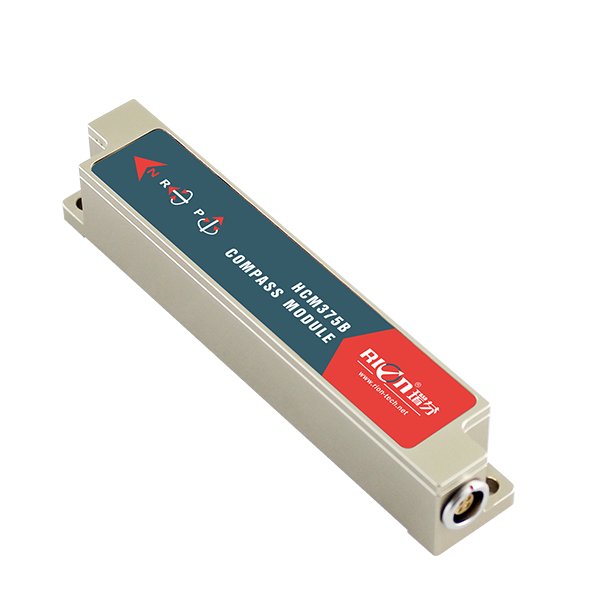

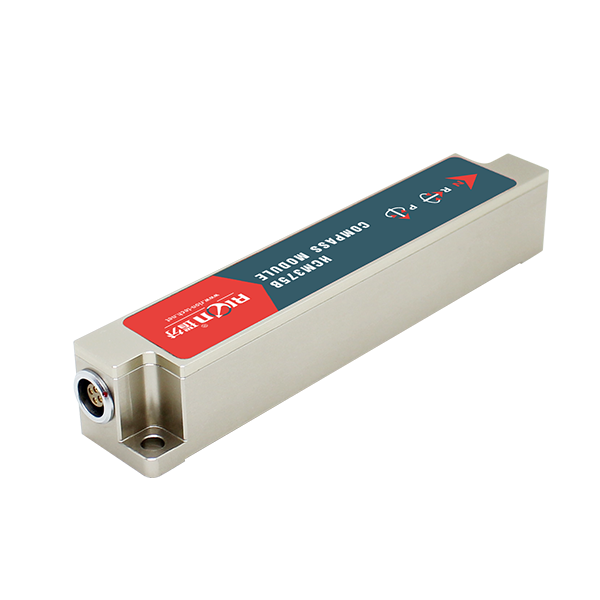

资料下载HCM375B-MP是一款高精度的三维罗盘仪，分辨率高，抗噪声能力强，温度偏移稳定；采用先进的硬铁和软铁校准算法，并使用高精度加速度计进行倾斜补偿，使其横滚角在360°的任何工具面都能提供高精度的航向信息。在有固定干扰的环境中，此款产品依然能保持较高的测量精度。
长条形体积，宽度仅有1.95CM。达到IP67防水等级，更适合钻井测量；它具有外形小巧和低功耗的特点，可以快速方便的集成到各种产品当中，该产品的订货可选择带完整封装产品或电路单板。
此产品集成了三轴磁场传感器和三轴加速度传感器，通过可靠性高，抗干扰能力强的工业单片机实时解算航向数据，以及使用三轴加速度计对大范围内的倾斜角进行航向补偿，属于高性能、高稳定性的产品，体积小、功耗低,在手持设备、移动设备、天线稳固、车辆、系统集成等众多领域得到广泛应用。
| HCM375B-MP | 参数指标 | |
| 罗盘航向参数 | 最佳航向精度 | 0.5° |
| 分辨率 | 0.1° | |
| 罗盘倾角参数 | 俯仰精度 | 0.1°<15°（测量范围） |
| 0.1°<30°（测量范围） | ||
| 0.1°<60°（测量范围） | ||
| 0.2°<85°（测量范围） | ||
| 俯仰倾斜范围 | ±85° | |
| 横滚精度 | 0.1°<15°（测量范围） | |
| 0.1°<30°（测量范围） | ||
| 0.1°<60°（测量范围） | ||
| 0.2°<180°（测量范围） | ||
| 横滚倾斜范围 | ±180° | |
| 分辨率 | 0.1° | |
| 校准 | 硬铁校准 | 有 |
| 软铁校准 | 有 | |
| 磁场干扰校准方法 | 24点校准 | |
| 物理特性 | 外壳封装尺寸 | L110×W19.5×H19.5mm |
| 外壳封装重量 | ≤85g(不含电缆线) | |
| 连接器电缆线 | 标配1米5芯航插连接器电缆线 | |
| 输出接口 | RS232/RS485/TTL （可选） | |
| 接口特性 | 启动延迟 | <50毫秒 |
| 最大输出速率 | 20Hz | |
| 通信速率 | 2400到115200baud（默认9600） | |
| 输出格式 | 二进制高性能协议 | |
| 电源 | 供电电压 | （默认）直流+5V |
| 电流(最大) | 30mA | |
| 理想模式 | 26mA | |
| 休眠模式 | TBD | |
| 环境 | 操作范围 | -40℃～+85℃ |
| 储存温度 | -40℃～+85℃ | |
| 抗振性能 | 100g | |
| | 防护性能 | IP67 |
| 电磁兼容性 | 依照EN61000和GBT17626 | |
| 平均无故障工作时间MTBF | ≥40000小时/次 | |
| 绝缘电阻 | ≥100兆欧 | |
| 抗冲击 | 100g@11ms、三轴向(半正弦波) | |
| 抗振动 | 10grms、10～1000Hz | |

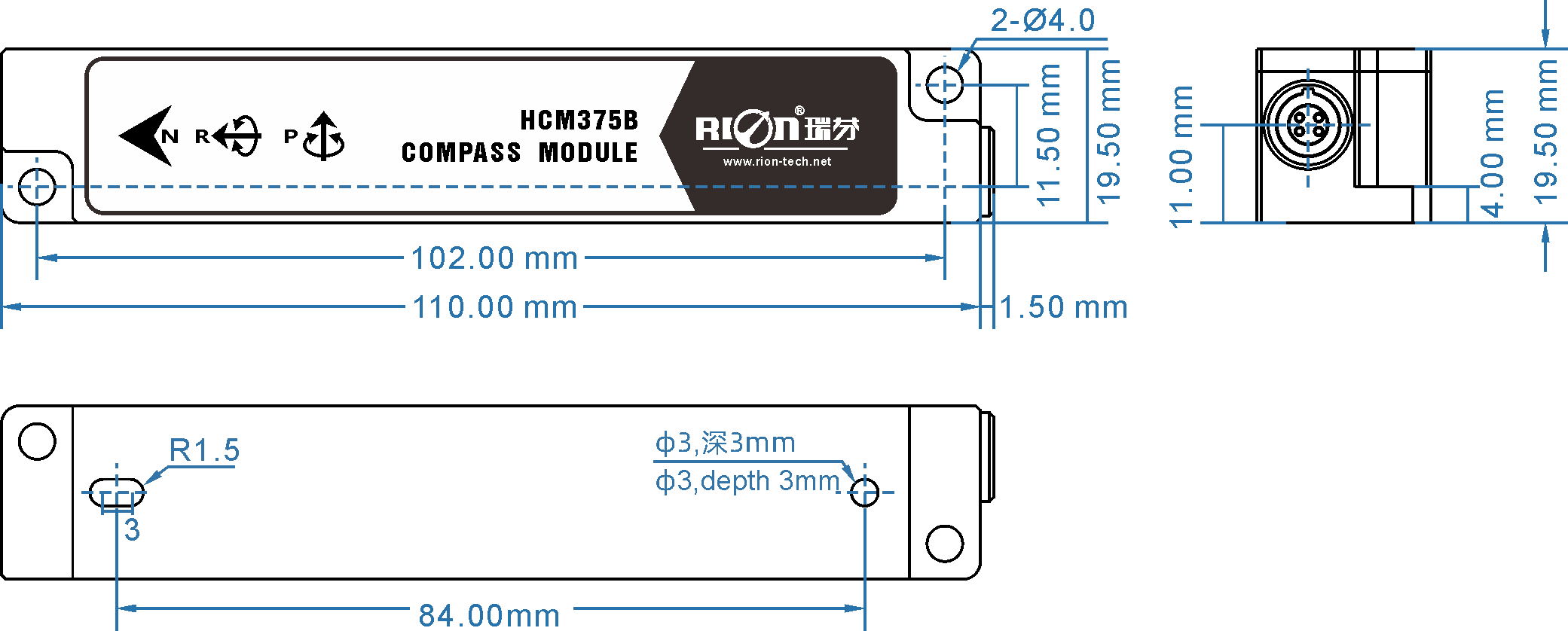

L110×W19.5×H19.5mm
L102×W11.5×H4mm
2颗M4螺丝
