单/双轴倾角测量
量程±1～±90°可选
尺寸：90×50×34mm
DC 9～36V宽电压输入
宽温工作-40～+85℃
分辨率0.001°
IP67防护等级
高抗振性能>2000g

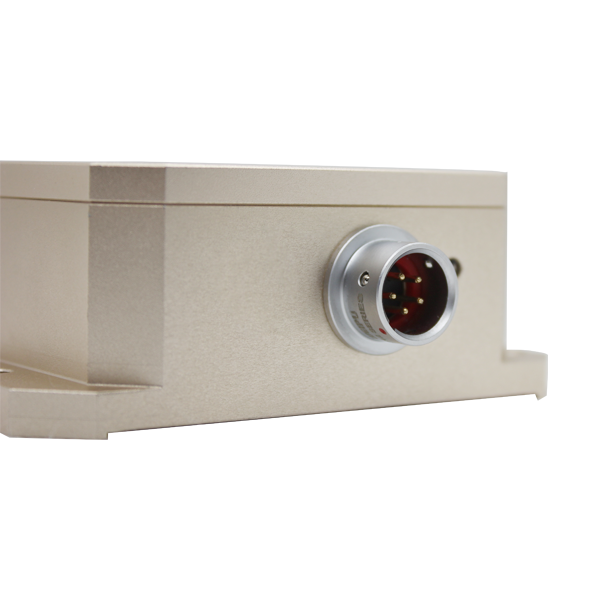

防水航空插头
产品介绍
应用范围
性能参数
尺寸图
资料下载HCA516T/HCA526T是瑞芬科技开发的一款双轴精度高的双轴倾角仪， 传承SCA系列的稳定性,而精度得到有效提高、温度漂移性能更优更稳，另外系统内置精度高的16bit A/D差分转换器，同时通过5阶滤波算法，从而可以测量传感器输出相对于水平面的倾斜和俯仰角度。输出接口RS485、RS232、RS422、TTL可选。由于内置了精度高的数字温感器，可根据内置温度传感器的变化修正传感器温度漂移（温度输出可选），保障产品在低温与高温环境下的高重复性。输出响应频率可达100Hz,如需更高的响应频率我司可根据用户定制。产品属于真正工业级产品，性能可靠，扩展性好。适合应用于各种恶劣工业控制环境。
| HCA516/526T | 条件 | 参数 | 单位 | |||
| 测量范围 | | ±10 | ±30 | ±60 | ±90 | ° |
| 测量轴 | | X /XY | X /XY | X /XY | X /XY | 轴 |
| 分辨率 | | 0.001 | 0.001 | 0.001 | 0.001 | ° |
| 测量精度 | @25℃ | 0.005 | 0.01 | 0.02 | 0.05 | °(RMS) |
| 长期稳定性 | | 0.01 | 0.02 | 0.05 | 0.08 | ° |
| 零点温度系数 | -40～85℃ | 0.0005 | 0.0005 | 0.0005 | 0.0005 | °/℃ |
| 灵敏度温度系数 | -40～85℃ | ≤50 | ≤50 | ≤50 | ≤100 | ppm/℃ |
| 上电启动时间 | | 0.5 | 0.5 | 0.5 | 0.5 | S |
| 响应频率 | | 20 | 20 | 20 | 20 | Hz |
| 输出速率 | 5Hz、15Hz、35Hz、50Hz可设置 | |||||
| 输出信号 | RS232/RS485/RS422/TTL/MODBUS | |||||
| 电磁兼容性 | 依照EN61000和GBT17626 | |||||
| 平均无故障工作时间 | ≥98000小时/次 | |||||
| 绝缘电阻 | ≥100兆欧 | |||||
| 抗冲击 | 100g@11ms、三轴向(半正弦波) | |||||
| 抗振动 | 10grms、10～1000Hz | |||||
| 防水等级 | IP67 | |||||
| 电缆线 | 标配1米长度、耐磨、宽温、屏蔽电缆线4*0.4mm2航空连接器 | |||||
| 重量 | ≤250g(不含电缆线) | |||||
| 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 供电电压 | 标准 | 9 | 12、24 | 36 | V |
| | 可定制 | | 其它电压 | | V |
| 工作电流 | 无负载 | | 50 | | mA |
| 工作温度 | | -40 | | +85 | ℃ |
| 存储温度 | | -40 | | +85 | ℃ |

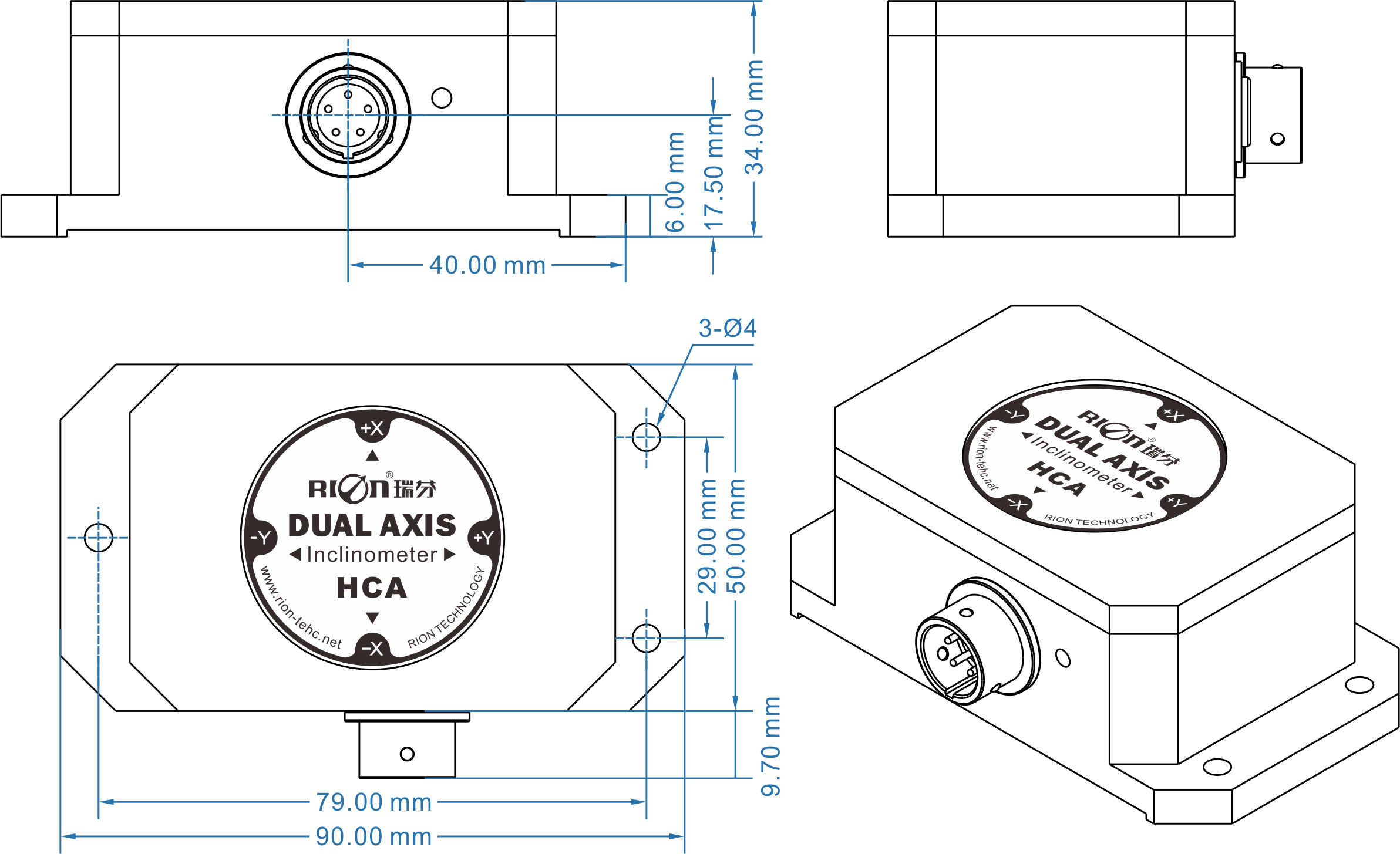

L90×W50×H34mm
L79×W29×H6mm
3颗M4螺丝
* 瑞芬产品规格书请联系在线销售工程师获取，或致电0755-29657137获取。
