单/双轴倾角测量
量程±1～±60°可选
尺寸：L92×W48×H36mm
DC 9～36V宽电压输入
宽温工作-40～+85℃
分辨率0.001°
IP67防护等级
高抗振性能>2000g
防水航空插头
输出方式CAN open
产品介绍
应用范围
性能参数
尺寸图
资料下载ACA616T&ACA626T-CAN open是瑞芬科技在精度高的倾角平台基础上开发的一款全温补单/双轴倾角仪，其良好的温度稳定性，能在-40~85℃的宽温环境中保持较高的测量精度、更适合长期野外设备的监测与调平。另外系统内置精度高的24it A/D差分转换器，同时通过5阶滤波算法，从而可以测量传感器输出相对于水平面的倾斜和俯仰角度。输出协议CAN OPEN。非接触式安装的特性使本产品具有很好的系统集成性，只需用螺丝将传感器固定在被测的物体表面，即可自动计算出物体的姿态倾角，使用简单，无需找回相对变化变的两个面安装。抗外界电磁干扰能力强、承受冲击震动能力强，在国内同行产品中是具有竞争优势，应用于精度要求高的工业领域。
| ACA616T&626T-C1 | 条件 | 参数 | 单位 | |||
| 测量范围 | | ±10 | ±30 | ±60 | ° | |
| 测量轴 | | XY | XY | XY | 轴 | |
| 分辨率 | | 0.001 | 0.001 | 0.001 | ° | |
| 测量精度 | @25℃ | 0.003 | 0.01 | 0.02 | °（RMS） | |
| 零点温度系数 | -40～85℃ | ±0.0004 | ±0.0004 | ±0.0004 | °/℃ | |
| 灵敏度温度系数 | -40～85℃ | ≤50 | ≤50 | ≤50 | ppm/℃ | |
| 上电启动时间 | | 0.5 | 0.5 | 0.5 | S | |
| 响应频率 | | 20 | 20 | 20 | Hz | |
| 输出速率 | 10Hz、20Hz可设置 | |||||
| 输出信号 | CAN OPEN | |||||
| 电磁兼容性 | 依照EN61000和GBT17626 | |||||
| 平均无故障工作时间 | ≥98000小时/次 | |||||
| 绝缘电阻 | ≥100兆欧 | |||||
| 抗冲击 | 100g@11ms、三轴向(半正弦波) | |||||
| 抗振动 | 10grms、10～1000Hz | |||||
| 防水等级 | IP67 | |||||
| 电缆线 | 标配2米长度、耐磨、宽温、屏蔽电缆线5P*5.7mm航空连接器 | |||||
| 重量 | 235g(不含电缆线) | |||||
| 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 供电电压 | 标准 | 9 | 12、24 | 36 | V |
| | 可定制 | | 其它电压 | | V |
| 工作电流 | 无负载 | | 50 | | mA |
| 工作温度 | | -40 | | +85 | ℃ |
| 存储温度 | | -40 | | +85 | ℃ |

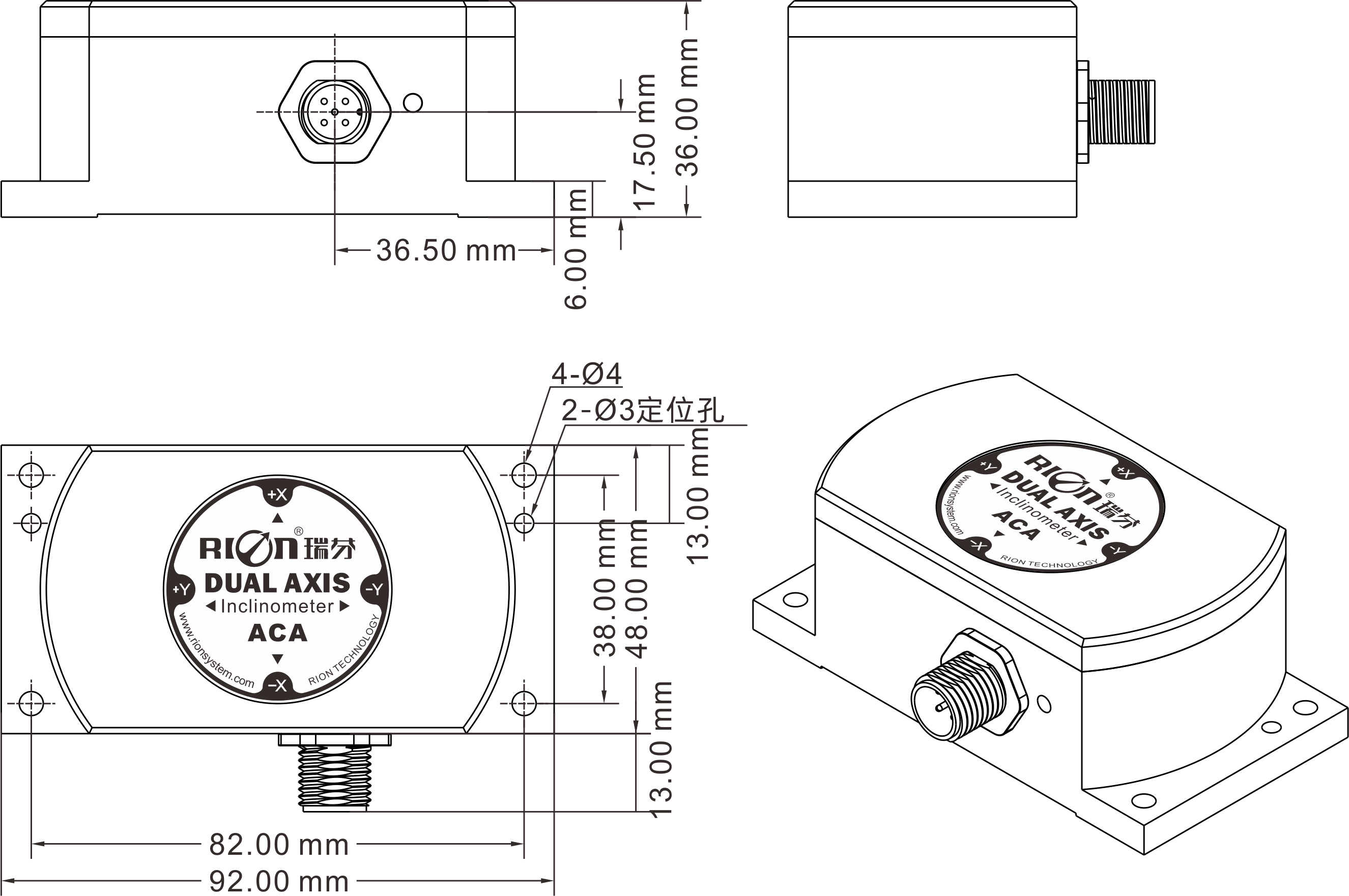

L92×W48×H36mm
L82×W38×H6mm
4颗M4螺丝/2颗M3定位销
