单/双轴倾角测量
量程±1～±30°可选
尺寸：L92×W48×H36mm
DC 9～36V宽电压输入
宽温工作-40～+85℃
分辨率0.0005°
IP67防护等级
高抗振性能>2000g

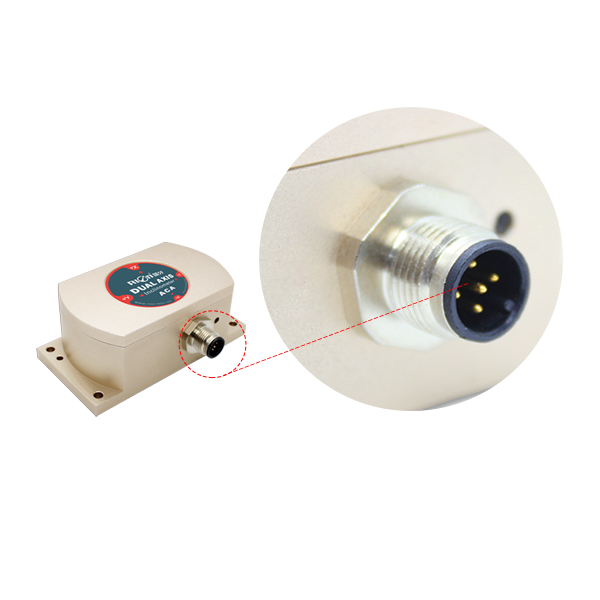

防水航空插头
输出方式RS232、RS485、RS422、TTL可选
产品介绍

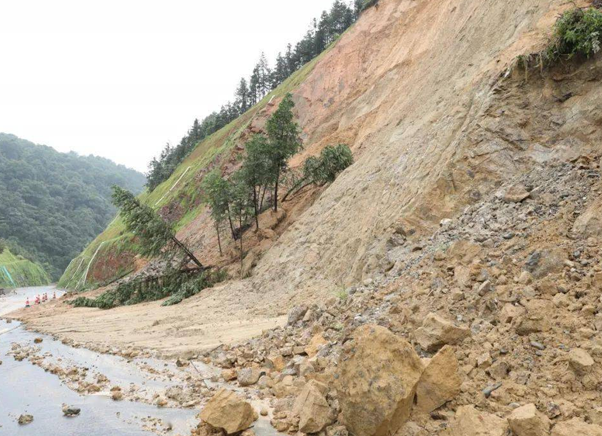

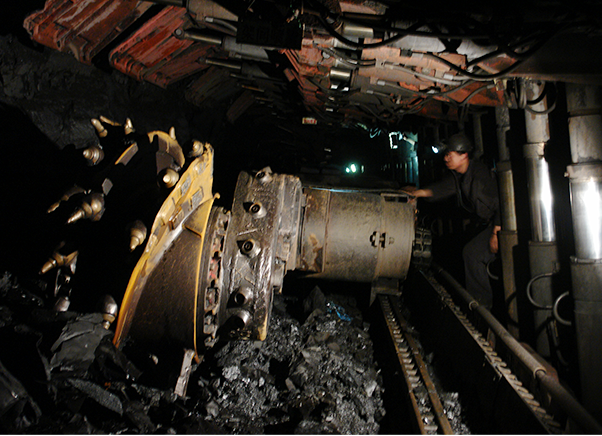

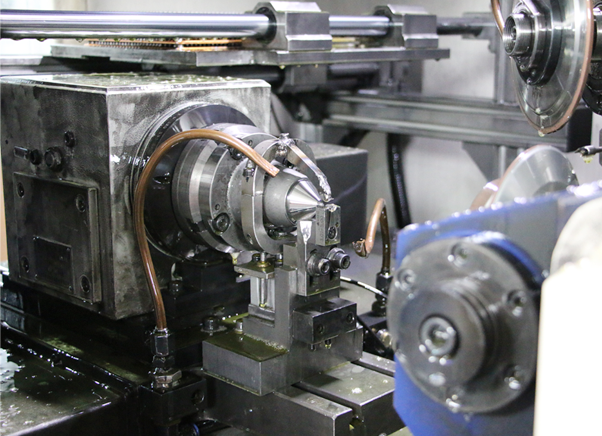

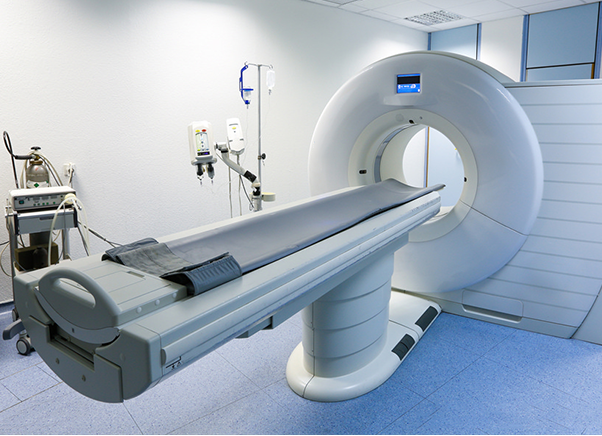

应用范围
性能参数
尺寸图

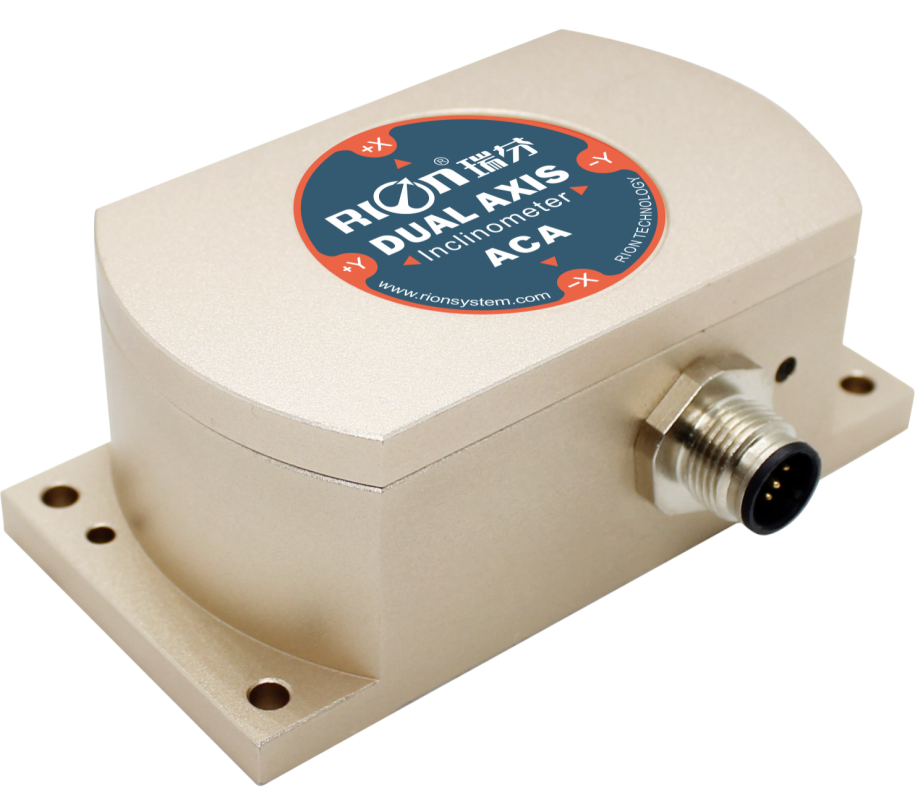

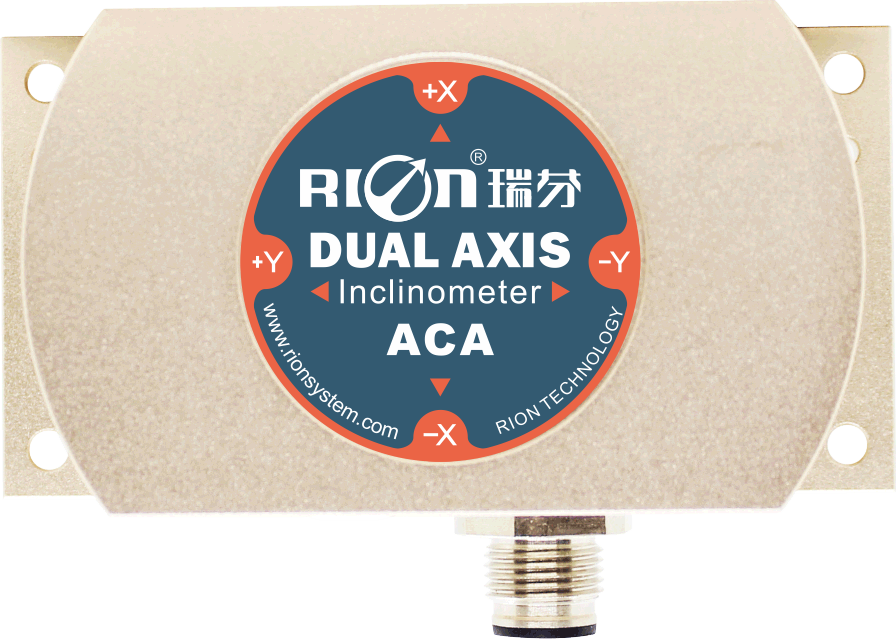

资料下载ACA816T/ACA826T是瑞芬科技针对精度高的水平测量和调平领域专门开发的一款全温补精度高的单/双轴MODBUS输出型倾角仪，高分辨率0.0005°，可替代传统的水平仪。数字信号传输，配套的电脑软件，数据测量和记录两不误，输出接口RS232、RS485、RS422、TTL可选。非接触式安装的特性使ACA816T/ACA826T具有较强的系统集成性，安装便捷，只需用螺丝将传感器固定在被测的物体表面，即可自动计算出物体的水平夹角，使用简单。抗外界电磁干扰能力强、承受冲击震动能力强，在国内同行产品中是具有可较的竞争优势。
| ACA816T/826T | 条件 | 参数 | 单位 | ||||
| 测量范围 | | ±3 | ±10 | ±15 | ±30 | ° | |
| 测量轴 | | X/XY | X/XY | X/XY | X/XY | 轴 | |
| 分辨率 | | 0.0005 | 0.0005 | 0.0005 | 0.0005 | ° | |
| 精度 | 最大绝对误差（MAE） | 室温 | 0.002 | 0.003 | 0.005 | 0.01 | ° |
| 均方根值误差（RMSE） | 室温 | 0.0008 | 0.0008 | 0.001 | 0.001 | ° | |
| 长期稳定性 | | 0.01 | 0.01 | 0.02 | 0.02 | ° | |
| 零点温度系数 | -40～85℃ | 0.0005 | 0.0005 | 0.0005 | 0.0005 | °/℃ | |
| 灵敏度温度系数 | -40～85℃ | ≤50 | ≤50 | ≤50 | ≤50 | ppm/℃ | |
| 上电启动时间 | | 0.5 | 0.5 | 0.5 | 0.5 | S | |
| 响应频率 | | 20 | 20 | 20 | 20 | Hz | |
| 输出速率 | 5Hz、15Hz、35Hz、50Hz 可设置 | ||||||
| 输出信号 | RS232/RS485/RS422/TTL | ||||||
| 电磁兼容性 | 依照EN61000和GBT17626 | ||||||
| 平均无故障工作时间MTBF | ≥98000小时/次 | ||||||
| 绝缘电阻 | ≥100兆欧 | ||||||
| 抗冲击 | 100g@11ms、三轴向(半正弦波) | ||||||
| 抗振动 | 10grms、10～1000Hz | ||||||
| 防水等级 | IP67 | ||||||
| 电缆线 | 标配2米长度、耐磨、宽温、屏蔽电缆线5P*5.7mm航空连接器 | ||||||
| 重量 | ≤235g(不含电缆线) | ||||||
| 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 | |
|---|---|---|---|---|---|---|
| 供电电压 | 标准 | 9 | 12 | 24 | 36 | V |
| 可定制 | | 其它电压 | | V | ||
| 工作电流 | 12V | | 40 | | mA | |
| 24V | | 22 | | mA | ||
| 工作温度 | | -40 | | +85 | ℃ | |
| 存储温度 | | -40 | | +85 | ℃ | |

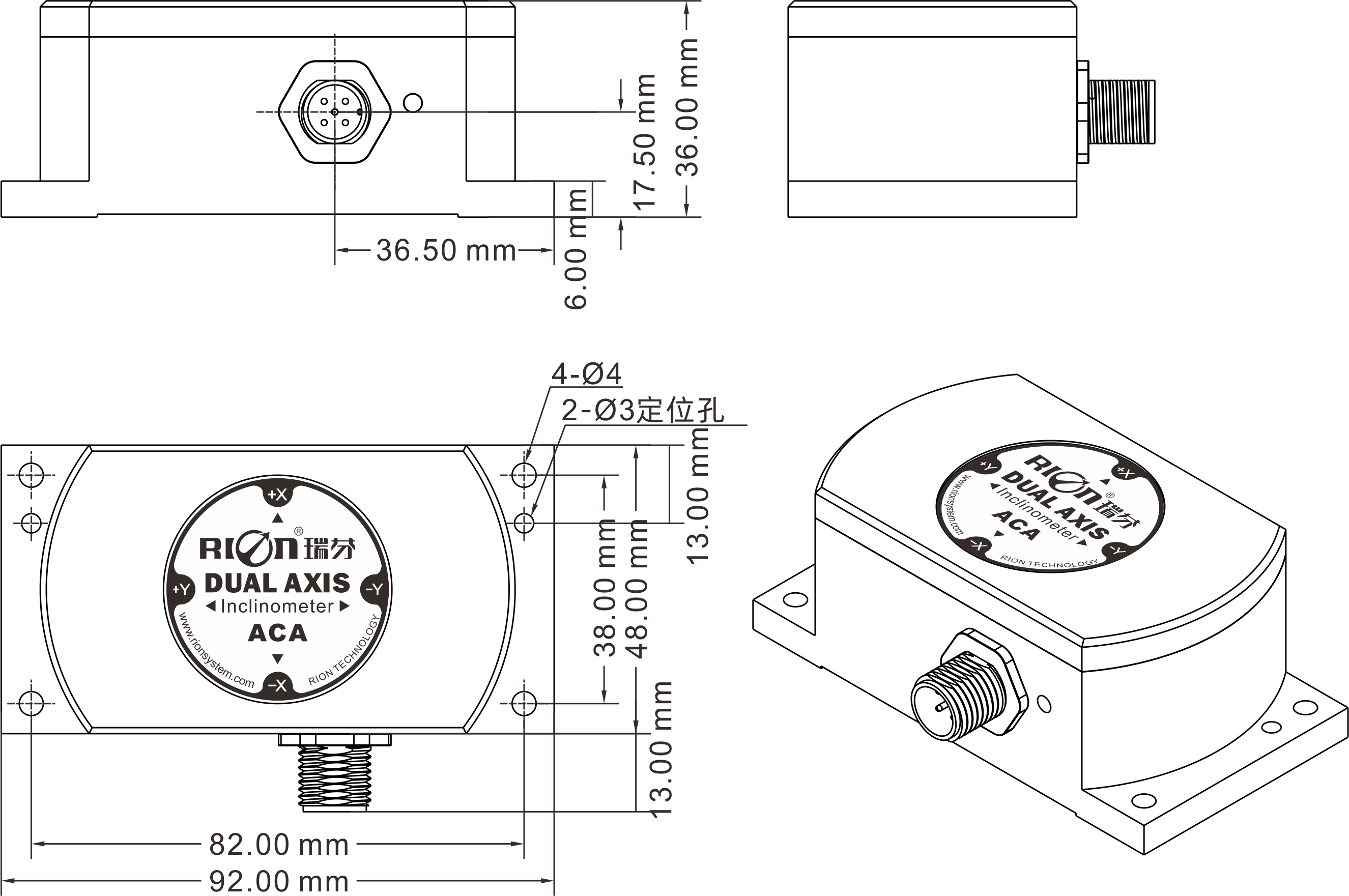

L92×W48×H36mm
L82×W38×H6mm

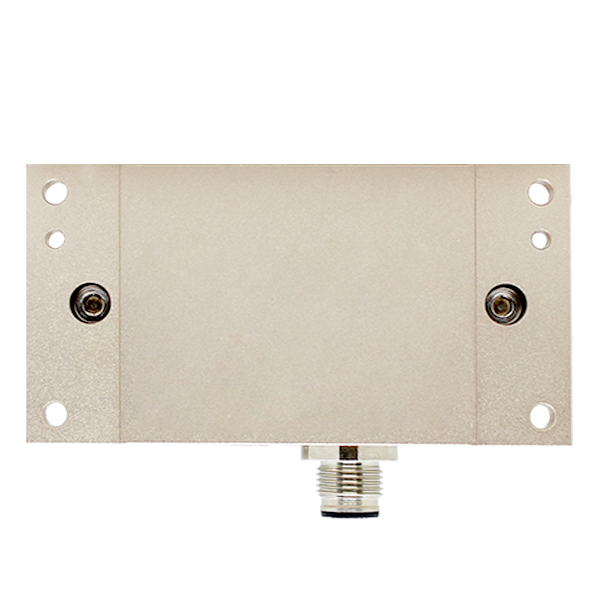

4颗M4螺丝/2颗M3定位销
* 瑞芬产品规格书请联系在线销售工程师获取，或致电0755-29657137获取。
