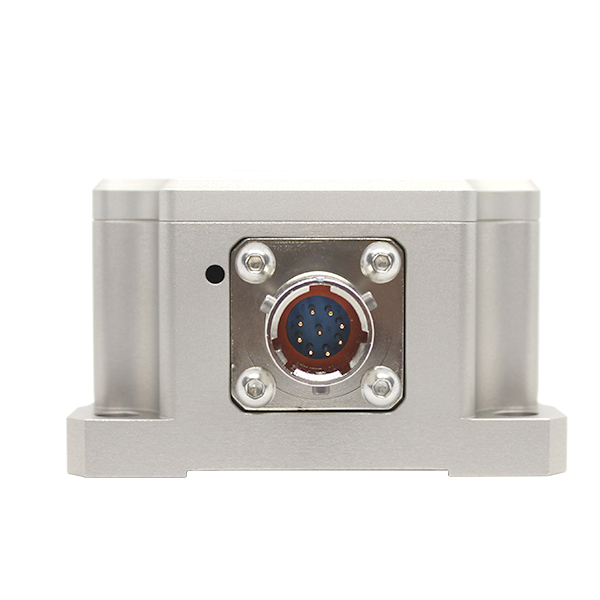

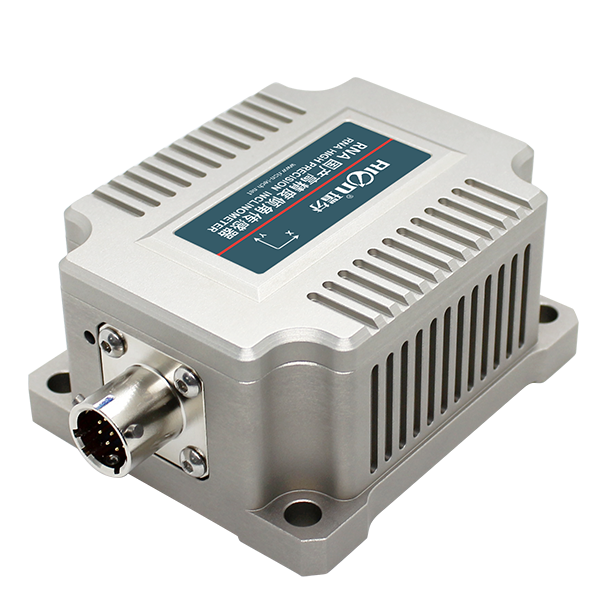

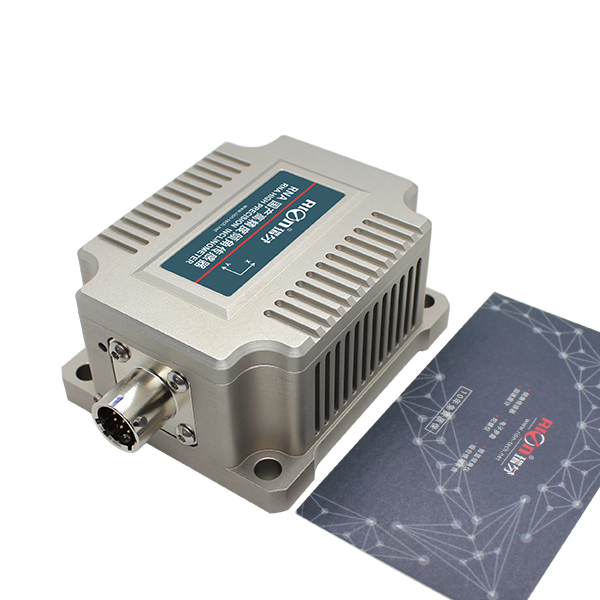

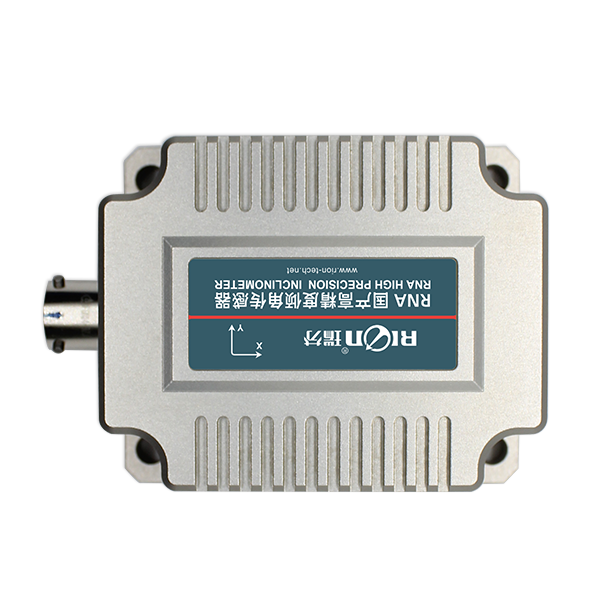

RNA816T/826T-
CAN2.0A纯国产化高精度倾角传感器

100%零部件国产化

量程双轴±1~±60°可选

量程单轴Y轴±90°

DC 9~36V宽电压输入

宽温工作-40~+85℃

分辨率0.0008°

IP67防护等级

单/双轴倾角测量

尺寸:L82×W70×H42mm

输出信号 CAN2.0A

水平/垂直两种安装模式可选

  • 产品介绍
  • 应用范围
  • 性能参数
  • 尺寸图
  • 资料下载

产品介绍


RNA816T/826T-CAN2.0A百分百国产率倾角传感器是瑞芬针对高端用户开发的一款国产产品,内部所有零部件100%国内化,包含微控制器、MEMS测量单元、电源电路、信号电路等。每只产品出厂前全部经过全温补偿、360小时的长期稳定测试,确保在不同工况和长期的测试条件中保持最佳性能。产品集成工业标准MODBUS和十六进制两种通讯协议,产品赠送上位机软件可对原始数据进行实时显示和记录分析,输出信号CAN2.0A,非接触式安装、抗外界电磁干扰能力强、承受冲击震动能力强,广泛应用于卫星通讯系统处理车辆、特殊指挥车辆、雷达天线车辆等。该系列产品为中国装备制造业国产化提供了多元选择,为中国工业自动化提供了更高保障,为助力中国工业制造之复兴而生。


应用范围

风力发电监测

桥梁与大垻监测

古建筑监测

高铁铁轨监测

地卫星通讯车辆

铁路轨距尺、轨距仪测平

地质设备倾斜监测

工程车辆调平

性能指标

本性能参数只列出±5°、±10°、±30°、±60°系列以作参考,其它测量范围请以最相邻参数为参考

RNA816T/826T 

条件

参数


单位

测量范围


±5

±10

±30

±60

±90

°

测量轴


双轴

双轴

双轴

双轴

单轴Y


分辨率


0.0008

0.0008

0.0008

0.0008

0.0008

°

测量精度(RMSE)

@25℃

0.001

0.0015

0.002

0.005

0.007

°

零点温度系数

-40~85℃

0.0002

0.0002

0.0002

0.0002

0.0002

°/℃

灵敏度温度系数

-40~85℃

≤20

≤20

≤20

≤20

≤20

ppm/℃

上电启动时间


<0.5

<0.5

<0.5

<0.5

<0.5

S

响应频率


20

20

20

20

20

Hz

输出速率

5Hz、10Hz、25Hz、35Hz、50Hz、100Hz 可设置

输出信号

CAN2.0A

电磁兼容性

依照EN61000和GBT17626

平均无故障工作时间(MTBF)

≥98000小时/次

绝缘电阻

≥100兆欧

抗冲击

100g@11ms、三轴向(半正弦波)

抗振动

10grms、10~1000Hz

防水等级

IP67

电缆线

标配1米长度、耐磨、宽温、屏蔽电缆线、航空连接器,重量≤150g

重量

≤400g(不含电缆线)

电磁兼容

GB/T17626.2(2018)/IEC61000-4-2(2008)(静电放电抗干扰度测试)

GB/T17626.4(2018)/IEC61000-4-4(2012)(电快速瞬变脉冲群抗干扰度测试)

产品电气参数

参数 

条件

最小值

典型值

最大值

单位

供电电压

标准

9

12、24

36

V

可定制


其它电压


V

工作电流

12V


42


mA

24V


23


mA

工作温度


-40


+85

存储温度


-40


+85

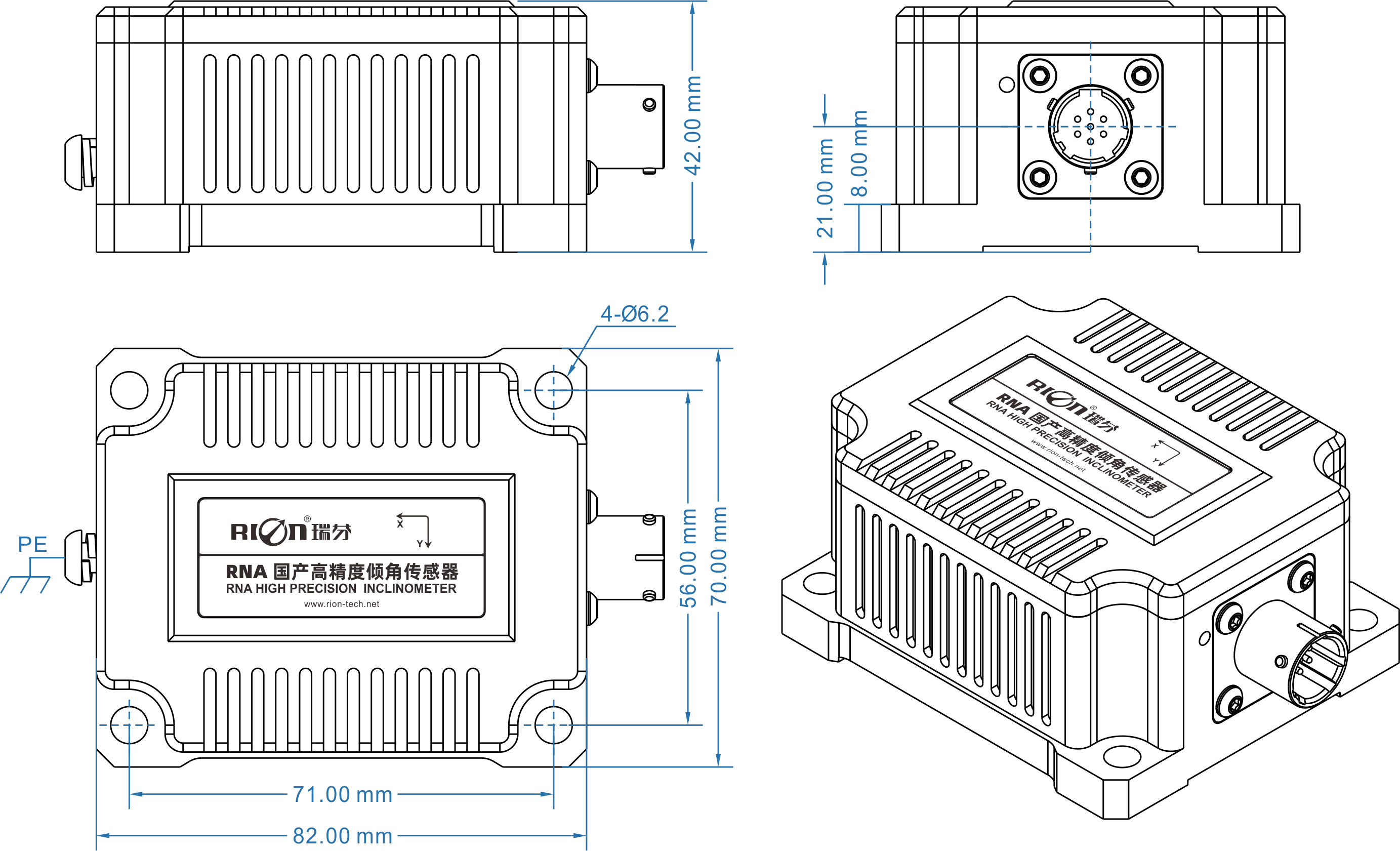

尺寸图

尺寸说明

  • 外壳尺寸

    L82*W70*H42mm

  • 安装尺寸

    L71*W56*H8mm

  • 安装螺丝

    4*M6螺丝

规格书及软件下载

* 瑞芬产品规格书请联系在线销售工程师获取,或致电0755-29657137获取。
